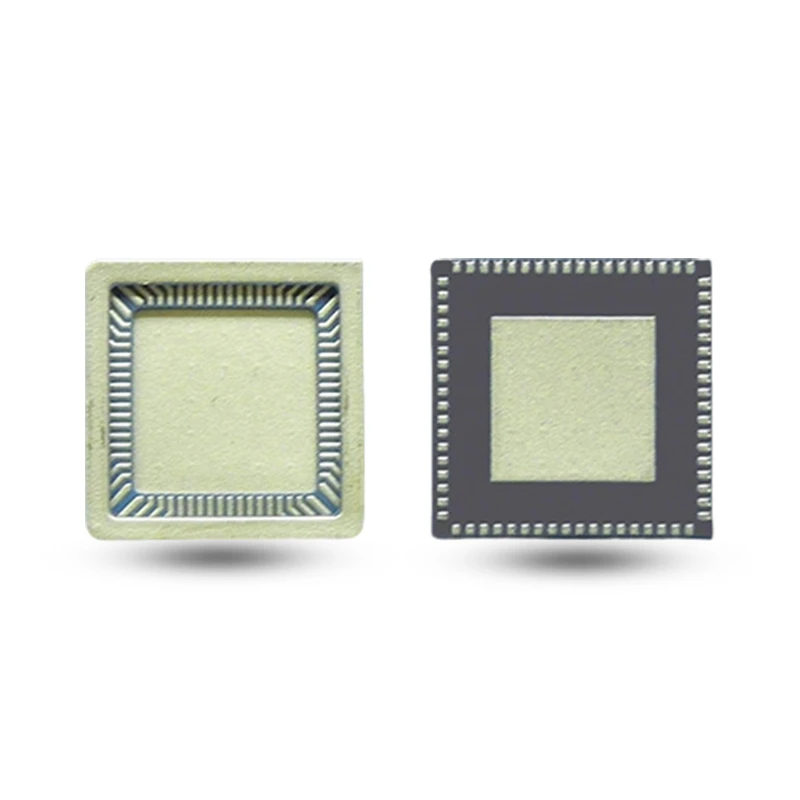

সিরামিক কোয়াড ফ্ল্যাট নং-লিড (CQFN)

আল্ট্রা-লো ইনডাক্টেন্স সহ কমপ্যাক্ট লিডলেস ডিজাইন, RF এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য আদর্শ।

সিরামিক ফোর-সাইড নো-পিন প্যাকেজ (CQFN) হল সেমিকন্ডাক্টর প্যাকেজিংয়ে ক্ষুদ্রকরণের একটি বৈশিষ্ট্য। এটি একটি নীচের প্যাডের মাধ্যমে একটি সরাসরি সংযোগের সাথে প্রচলিত দীর্ঘ পিনগুলিকে প্রতিস্থাপন করে, সংকেত সংক্রমণকে অপ্টিমাইজ করার সময় একটি কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন সক্ষম করে৷
সিরামিক ফোর-সাইড পিনলেস প্যাকেজটি সীমিত স্থান সহ নির্ভুল সরঞ্জামের জন্য ডিজাইন করা হয়েছে, উচ্চ গতির AD/DA রূপান্তরকারী, DDS ফ্রিকোয়েন্সি সিন্থেসাইজার এবং অন্যান্য উপাদানগুলিকে সমর্থন করে৷ এটি সারফেস অ্যাকোস্টিক ওয়েভ ডিভাইস, আরএফ এবং মাইক্রোওয়েভ সিস্টেমের মতো সমালোচনামূলক মডিউলগুলিতেও অ্যাপ্লিকেশন খুঁজে পায়। অতিরিক্তভাবে, হল ইফেক্ট ডিভাইস, ক্ষুদ্রাকৃতির অপটোকপলার এবং অত্যন্ত সমন্বিত পৃথক ইউনিটের জন্য, CQFN একটি নির্ভরযোগ্য সুরক্ষা বাহক হিসেবে কাজ করে।

উপলব্ধ উপকরণ: অ্যালুমিনা, অ্যালুমিনিয়াম নাইট্রাইড, কম-তাপমাত্রা সিন্টারড সিরামিক, উচ্চ-তাপমাত্রা সিন্টারড সিরামিক, টংস্টেন-ম্যাঙ্গানিজ বা মলিবডেনাম-ম্যাঙ্গানিজ পুরু-ফিল্ম মেটালাইজেশন।
অ্যাপ্লিকেশন: সেমিকন্ডাক্টর ও ইলেকট্রনিক্স, মেডিকেল ডিভাইস, এনার্জি ও পাওয়ার, ইকুইপমেন্ট ও মেশিনারি

অনুসন্ধান পাঠান

পণ্য পরিচিতি

পণ্য বিবরণ

সিরামিক ফোর-সাইড নো-পিন প্যাকেজ (CQFN) কমপ্যাক্ট আকার এবং উচ্চ কার্যক্ষমতার জন্য ডিজাইন করা হয়েছে। এর কোন-পিনের নকশা কার্যকরভাবে পরজীবী হস্তক্ষেপ কমায়, উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল পরিবেশ যেমন RF এবং মাইক্রোওয়েভ অ্যাপ্লিকেশনগুলিতে স্থিতিশীল অপারেশন নিশ্চিত করে, এটিকে উচ্চ গতির সার্কিট প্যাকেজিংয়ের জন্য একটি আদর্শ পছন্দ করে তোলে। উচ্চ-পারফরম্যান্স সিরামিক উপাদান থেকে তৈরি, প্যাকেজের বৈশিষ্ট্যগুলি দ্রুত তাপ অপচয়, উচ্চ-তাপমাত্রা প্রতিরোধ, এবং উচ্চতর বায়ু-আঁটসাঁট সুরক্ষা কার্যকরভাবে বাহ্যিক আর্দ্রতা এবং ক্ষয় প্রতিরোধ করার জন্য, অভ্যন্তরীণ মূল উপাদানগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন সক্ষম করে৷ উপরন্তু, পণ্যটি PCB বোর্ডের সাথে চমৎকার সামঞ্জস্য, সহজ ইনস্টলেশন, এবং অসামান্য স্থায়িত্ব প্রদান করে। আমরা উপাদান নির্বাচন থেকে স্ট্রাকচারাল ডিজাইন পর্যন্ত ব্যাপক সমাধান প্রদান করি, পেশাগতভাবে বিভিন্ন ইলেকট্রনিক প্যাকেজিং চ্যালেঞ্জ মোকাবেলা করে।

বৈশিষ্ট্য

উচ্চতর উচ্চ-ফ্রিকোয়েন্সি প্রতিবন্ধকতা নিয়ন্ত্রণ ক্ষমতা
নিম্ন তাপ প্রতিরোধের পথ
সীসা{0}}মুক্ত গঠন পরজীবী অনুরণন দূর করে
এয়ার-সিলড প্যাকেজিংয়ের সাথে উচ্চ নির্ভরযোগ্যতা
চমৎকার CTE ম্যাচিং
উচ্চ-ঘনত্বের আন্তঃসংযোগ এবং একীকরণ সমর্থন করে

উচ্চ নিরোধক কর্মক্ষমতা
কম প্রতিরোধ ক্ষমতা
চমৎকার জারা প্রতিরোধের
উচ্চ আর্দ্রতা প্রতিরোধের
নিম্ন তাপ সম্প্রসারণ সহগ

প্রধান মডেল টেবিল (মিমি)

CQFN প্যাকেজিং HTCC, LTCC, অ্যালুমিনা, এবং অ্যালুমিনিয়াম নাইট্রাইড সহ উপাদান বিকল্পগুলি অফার করে, উচ্চতর সোল্ডার শক্তি এবং পরিবাহিতা নিশ্চিত করতে পেশাদার পুরু-ফিল্ম মেটালাইজেশন বৈশিষ্ট্যযুক্ত।

পণ্যের মডেল	সিরামিক বডি সাইজ	লিড পিচ	সিলিং এলাকা	ডাই অ্যাটাচ এরিয়া	মোট পুরুত্ব
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5
